Die konventionelle Deckenschalung, nur mit 8/12 Kantholz ausgeführt, ist bei mittleren Raumgrössen von 20 m2 rund Fr. 10.–/m2 teurer als die Schalung mit GT 24-Trägern.

Deckenschalung mit Schaltafeln, Kantholz 8/12 oder 12/16

Diese konventionelle Schalung hat ihre Bedeutung bis heute nicht verloren. Sie ist für kleine Räume bis ca. 12 m² wirtschaftlich.
Die Schalung soll nur so stark mit Nägeln befestigt werden, dass sich die Bretter oder Tafeln während des Schalens, Armierens und Betonierens nicht lösen. Jeder überzählige Nagel erschwert die Ausschalarbeiten, erhöht den Arbeitsaufwand und den Materialverschleiss.

Bei grossen Spriesshöhen und bei freistehenden Deckenschalungs-Konstruktionen sind Aussteifungen unerlässlich, um die Knicklängen zu reduzieren oder ein Kippen der Spriessung zu vermeiden.
Je nach Belastung der Schalung ergibt sich eine gewisse Setzung in der Konstruktion. Dementsprechend ist auch die Schalung etwas höher zu versetzen, evtl. in der Mitte leicht zu überhöhen. Erfahrungsgemäss genügt eine gleichmässige Überhöhung von ca. 5 mm. Vor dem Betonieren ist stets zu kontrollieren, ob sämtliche Stützen fest sitzen. Während und nach dem Betonieren, besonders bei grossen Belastungen, sind Kontrollgänge zur Überwachung der Unterstützung durch den Baupolier unerlässlich. Mit Materialfehlern und anderen Mängeln muss immer gerechnet werden.
Für den Arbeitsablauf ist es nicht gleichgültig, in welcher Richtung die Jochträger angeordnet werden! Wie schon erwähnt, ist es für den Baustellenchef eine dringende Notwendigkeit, diese im Geschossgrundriss, zusammen mit den Stützen, einzuzeichnen. Die vorige Tabelle leistet ihm dazu gute Dienste. Diese Arbeitsvorbereitung findet ihre Fortsetzung auf dem Bauplatz, wo die Anordnungen der Deckenstützen mit dem Spray markiert werden.

Im Hinblick auf das Ausschalen sollten Restflächen im Breiten- und Längenmass möglichst in Mittelfeldern untergebracht werden. An den Rändern sind möglichst ganze Flächen vorzusehen. Zur Öffnung der Schalfelder sind unbedingt Ausschalhilfen oder Ausschal-Winkel anzuordnen. Eine Kleinigkeit mehr, deren Beachtung sich aber bezahlt macht.

Zu empfehlen ist das Einsprühen der Seitenkanten der Schaltafeln mit Schalungstrennmittel, wenn sie gestapelt sind. Das erleichtert die spätere Reinigung und verlängert die Lebensdauer des Materials.

    Bild: Peri

Alle Deckenschalungsflächen müssen besonders in den Randzonen, wo sie nicht an Wände grenzen, gut verschwenkt oder verschwertet werden. Die Verschwertungsklammern, kombiniert mit Schalbrettern, erleichtern diese Arbeit wesentlich.

Deckenschalung mit Alu-Paneelen

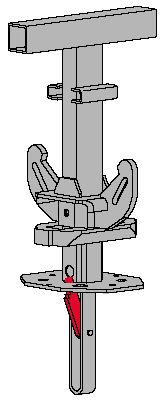

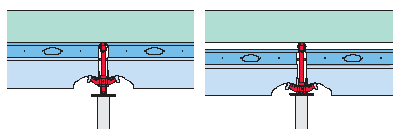

Dieses Deckenschalungssystem verdient es wegen seiner Wirtschaftlichkeit und grossen Vorteile erwähnt zu werden. Die Alu-Deckenschalung entfaltet ihre Vorzüge bei grösseren Schalflächen und knappen Bauterminen. Die einzelnen Elemente sind leicht, unter 15 kg/St und damit sehr handlich. Bei einem guten System braucht es nur 0,3 Stützen pro m2 Deckenfläche! Zudem erlauben die Deckenstützen mit Fallkopf ein Ausschalen bereits nach 2 Tagen.

Es ist genau abzuwägen, wann eine seitliche Unterzugsschalung abgestützt und wann sie gebunden werden muss. Der Schalungsdruck ist beachtlich, wie die oberen Abbildungen zeigen.

Unterzugsschalungen gehören zu den aufwendigen Schalungsarbeiten mit 1 - 1,5 Stunden Arbeitsaufwand pro m². Deshalb ist dabei mit guter AVOR und allenfalls notwendigen, zweckmässigen Investitionen das Optimum an Einsparungen herauszuholen. Der Markt bietet eine ganze Reihe guter Produkte und Hilfsmittel für Unterzugsschalungen an, welche es zu prüfen gilt und deren Einsatz abzuwägen ist. Stellvertretend für alle anderen ist nachfolgend ein Produkt aufgeführt.
Das System weist den Vorteil auf, dass es mit Kantholz oder mit Schalungsträgern als Querträger verwendet werden kann. Damit sind Unterzugsschalungen bis zu 80 cm Höhe möglich, ohne dass darin Ankerstellen vorkommen.

Beispiele mit UZ-Schalungen
